GJB150.4A-2009軍用裝備實驗室環境試驗方法 第4部分低溫試驗

1 范圍
本部分規定了軍用裝備實驗室低溫試驗的目的與應用、剪裁指南、信息耍求、試驗要求、試驗過程和結果分析的內容。
本部分適用于對軍用裝備進行低溫試驗。
2 引用文件
下列文件中的有關條款通過引用而成為本部分的條款。凡注日期或版次的引用文件，其后的任何修改單（不包括勘誤的內容）或修訂版本都不適用于本部分，但提倡使用本部分的各方探討使用其最新版本 的可能性。 凡不注日期或版次的引用文件， 其品新版本適用于本部分。
GJB 150.IA-2009 軍用裝備實驗室環境試驗方法 第1部分： 通用要求
GJB 150.2A-2009 軍用裝備實驗室環境試驗方法 第2部分：低氣壓（高度）試驗
GJB 150.24A-2009 軍用裝備實驗室環境試驗方法 第24部分：溫度-濕度-振動-高度
GJB 1172.2-1991 軍用設備氣候極值 地面氣溫
GJB 4239 裝備環境工程通用要求
3 目的和應用
3. 1 目的
本試驗的目的在于評價在貯存、工作和拆裝操作期間，低溫條件對裝備的安全性、完整性和性能的影響。
3.2應用
本試驗適用于評價在低溫環境中使用的裝備。
3.3 限制
本試驗不適用于在非增壓的飛機上安裝并工作的裝備，這類裝備通常按GJB 150.24A-2009的規定進行試驗。
4 剪裁指南
4. 1 選擇試驗方法
4. 1. 1 概述
分析有關技術文件的要求， 應用裝備（產品）訂購過程中實施GJB 4239得出的結果， 確定裝備壽命期內低溫環境出現的階段，根據下列環境效應確定是否需要進行本試驗。當確定需要進行本試驗，且本試驗與其他環境試驗使用同一試件時， 還需確定本試驗與其他試驗的先后順序。
4. 1. 2 環境效應
低溫幾乎對所有的基體材料都有不利的影響。對于暴露于低溫環境的裝備，由于低溫會改變其組成材料的物理特性，因此可能會對其工作性能造成暫時或永久性的損害。所以，只要裝備暴露于低于標準大氣條件的溫度下，就要考慮做低溫試驗?？紤]以下典型低溫環境效應，有助于確定本試驗是否適用于受試裝備：
a)             材料的硬化和脆化；
b) 在對溫度瞬變的響應中，不同材料產生不同程度的收縮，以及不同零部件的膨脹率不同，引起零部件相互咬死；
c) 由于粘度增加， 潤滑油的潤滑作用和流動性降低；
d) 電子器件（電阻器、 電容器等）性能改變；
e) 變壓器和機電部件的性能改變；
f)             減振架剛性增加；
g) 固體爆炸藥丸或藥柱（如硝酸較）產生裂紋；
h) 破裂與龜裂、 脆裂、 沖擊強度改變和強度降低；
i) 受約束的玻璃產生靜疲勞；
j) 水的冷凝和結冰；
k) 穿防護服的操作人員靈活性、 聽力和視力降低；
l) 燃燒率變化。
4. 1. 3 選擇試驗順序
 4. 1. 3. 1 一般要求
見 GJB 150.IA-2009 中的 3.6。
4.1. 3. 2 特殊要求
確定試驗順序至少應遵循下列兩條原則：
a) 節省壽命。首先對試件施加使試件損傷最小的環境應力，以使試件能作更多的試驗項目。為此，本試驗應在試驗順序的早期進行。
b) 施加的環境應能最大限度地顯示疊加效應。為此，本試驗應在振動和沖擊等力學環境試驗之后 進行。
雖然沒有明確規定， 但本試驗可以與振動和沖擊試驗結合進行， 以評價力學事件（即運輸、 裝卸、 沖擊）對低溫下的材料的影響。同時，本試驗也會顯著改變產品在 GJB 150.2A-2009 低氣壓試驗時的密封性能。
4.2 選擇試驗程序
4. 2. 1 概述
本試驗包括三個試驗程序：程序I---貯存、程序II---工作和程序IIl---拆裝操作。根據對試驗數據的需求，確定適用的試驗程序、試驗程序組合或?qū)嵤└鞒绦虻捻樞颉Ｔ诖蠖鄶?shù)情況下，所有三個程 序都要使用。
4.2.2 選擇試驗程序考慮的因素
選擇試驗程序時應考慮：
a) 裝備的用途。根據有關文件的要求，確定裝備在低溫環境和其他任何限制性的條件（如貯存） 下應實現的功能。
b) 自然暴露環境。
c) 與裝備的實際使用情況相符的下列試驗數據：
         1) 部署地區預期的溫度；
         2) 在部署地區預期的持續時間；
         3) 裝各的技術狀態；
d) 程序的順序。確定三個低溫試驗順序時應考慮；
         l) 程序II可在程序I??書屯I之后進行。若裝備在使用之前要在低溫下貯存， 程序I要在程 序Il之前進行；若要求做拆裝操作試驗，則程序田可在工作試驗前進行；若裝備不打笲在 低溫下進行貯存或在使用前進行拆裝操作， 則直接進行程序II。
        2) 若需要的話， 拆裝操作試驗可在貯存試驗／工作試驗之后進行。
4.2.3 各程序的差別
      雖然所有的程序都涉及低溫， 但它們在性能測試的時間選擇和性質方面有根本的不同。
a) 程序I用于檢查貯存期間的低溫對裝備在貯存期間和貯存后的安全性，以及貯存后對裝備的性能的影響。
b) 程序II用于檢查裝備在低溫環境下的工作情況。本部分的“工作”是指裝備在人員接觸最少的 情況下的啟動和運行。
c) 程序III用于檢測操作人員穿看厚重的防寒服組裝和拆卸裝備時是否容易。
4.3 確定試驗條件
4.3. 1 概述
選定本試驗和相應程序后，還應根據有關文件的規定和為該程序提供的信息，選定該程序所用的試 驗條件和試驗技術。 確定試驗條件時應考慮 4.3.2-4.3.4 的內容。
4.3.2 氣候條件
最好根據有關文件選擇具體的試驗溫度。若沒有這方面的信息，則應根據裝備要使用的區域以及其他因素來確定試驗溫度。雖然低溫環境通常是周期性變化的，但許多情況下使用恒定低溫進行試驗是可以接受的。只有那些在設計評估時認為暴露于低溫變化環境很重要的情況下，才適合選用低溫循環試驗。 低溫循環試驗的低溫條件應根據有關文件確定。以下分別為在特定地區（氣候類型）使用、世界范圍內貯存和使用的裝備以及在世界范圍內長期貯存（兩年或兩年以上）的裝備選擇試驗溫度提供了指南：

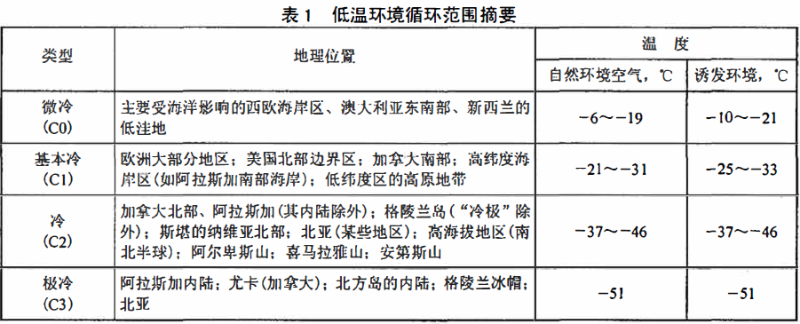

a) 特定地區使用的裝備。當裝備僅用于特定地區時，表1可用來確定試驗溫度。表1中所示的空 氣溫度極值， 是以該氣候地區（極冷地區除外， 極冷地區是根據20％的出現概率來確定的）所包括的地理位置內錄冷的地點、在最冷的月份內出現該溫度值的小時數為 1％的頻度為基礎的。 表l中所示數值代表溫度日循環的范圍。 在本試驗中， 通常僅考慮每一范圍的最低值。

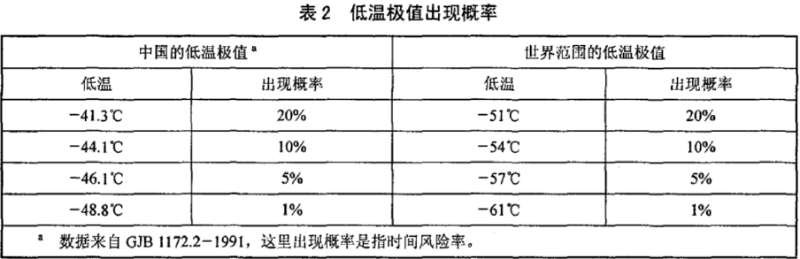

b) 世界范圍內貯存和使用的裝備。當裝備將在世界范圍內貯存或工作時， 溫度的選擇不但要考慮 極端低溫， 還要考慮該極端低溫出現的頻度。 若不考慮出現的頻度， 可能會造成過試驗條件。這里頻度是在世界范圍內最極端的地區、最極端的月份的總的小時數的百分比，也稱為時間風險率。在這種比例相應的小時數內，出現的最低溫度將等于或低于給定的試驗低溫溫度。大多數情況下采用20％的頻度；為滿足特定應用和試驗要求， 也可選擇其他值（見表2)。
c) 世界范圍內長期貯存和使用的裝備。若裝備在沒有遮蓋或保護的情況下長期（以年計）貯存于溫 度極低的地區（例如西伯利亞東北部或格陵蘭島中心的 “冷極” )， 則裝備經受很低的溫度（接近－65.C)的機會會增大。 在如此極端低溫下的長期暴媒可能影響諸如彈藥、 生命保降裝備等 的安全性。 因此， 應選這一溫度作為試驗溫度。


4.3.3 暴露持續時間
低溫暴露持續時間影響裝備安全性、完整性和性能，可根據裝備自身材料、結構特性和使用情況進行選擇：
a) 非危險性或與安全性無關（非生命保院型）的裝備。 該類裝備（處于非工作狀態）中的大多數（可 能有機塑料除外）， 在低溫下達到溫度穩定后， 將不會出現性能退化現象。 若沒有其他合適的 時間， 試件溫度穩定后，貯存時間可取4h。
b) 含爆炸物、彈藥、有機塑料等產品的裝備。這些裝備中的這類產品在溫度穩定后性能可能還會 繼續惡化， 因此需要對它們進行長時間的低溫試驗。在試件溫度穩定后，最少要進行72h的貯 存試驗，因為這是此類產品典型的低溫暴露持續時間。
c) 含限位玻璃等產品的裝備。需要安裝或限定在特定位世的玻璃、陶瓷和玻璃類產品安裝或限定 在其特定位覺的裝備（如光學系統、激光系統和電子系統），往往會由與這類產品出現靜疲勞而使裝備損壞。因此，或許需要更長的低溫試驗時間才能誘發出這一現象。若沒有其他參考數據， 推薦使用24h的暴露時間。
4.3.4 試件的技術狀態
試件的技術狀態是決定其受溫度影響程度的露要因素。因此試驗時應采用裝備在貯存或使用期間 預期的技術狀態。至少應考慮以下技術狀態：
a) 裝在運輸／貯存容器內或運輸箱內；
b) 有保護或無保護狀態；
c) 正常使用狀態：
d) 為特殊用途改裝后的狀態。
5 信息要求
5.1 試驗前需要的信息
5.1. 1 一般信息
見GJB 150.IA-2009中的3.8。
5. 1. 2 特殊信息
試驗溫度、 需要的防護服種類和其他信息。
5. 1.3 溫度傳感器位置
用于測撒溫度響應和溫度穩定的溫度傳感器的位置（說明在試件的哪個部件、 哪個組件／結構上）。
5.2 試驗中需要的信息
一般信息見 GJB 150.IA-2009中的3.11, 特殊信息如下：
a) 試驗箱的溫度一時間記錄；
b) 裝拆操作中使用的防護服。
5.3 試驗后需要的信息
一般信息見GJB150.IA-2009中的3.14,特殊信息如下：
a)             每一次性能檢測所需要的時間；
b) 試件和試驗箱的溫度－時間數據；
c) 組裝和拆卸試件時用的防護服和專用設備；
d) 進行拆裝操作時必要的操作人員的人體測量數據。
6 試驗要求
6.1 試驗設備
6. 1. 1 所需要的設備包括試驗箱（室）和能夠保持和監控（見GJB I 50. lA-2009中的3.18)試件周圍空氣所需的低溫條件的輔助儀器。
6. 1. 2 除裝備的平臺環境已證明使用其他速度是合理的，并且要防止在試件中產生與實際不符的熱傳遞外，試件附近的風速不應超過l.7m/s。
6.2 試驗控制
6. 2. 1溫度
除技術文件中另有規定外，若除試件工作以外的其他任何動作（例如打開箱門）會引起試件溫度產生顯著的變化（大于2°C)，則在繼續試驗前應使試件溫度重新穩定在規定值。 若15min時間內不能完成工 作性能檢測， 則在繼續檢測前應使試件溫度重新穩定。
6. 2. 2溫度變化速率
除另有規定外，為防止溫度沖擊的效應，應控制溫度變化速率不超過3°C/min。
6. 2. 3  溫度測量
在試件內或試件上安裝溫度傳感器， 以測魚溫度穩定數據。
6. 2.4 溫度記錄
若需要，應連續記錄試驗箱和試件的溫度。
6.3 試驗中斷
一般要求見GJB 150.IA-2009中的3.12, 特殊要求 如下：
a) 欠試驗中斷。對于使試驗溫度向周圍環境溫度變化并超出允差范圍的試驗中斷，應對試件進行全面的物理檢查和工作性能檢測（若可能的話）。若沒有發現問題，則使試件亞新穩定在試驗溫 度，并從中斷點開始繼續試驗。 由于未遇到極端條件，出現任何問題均應認為是試件本身的問 題。 中斷期間溫度超出允差的時間不記入總的試驗時間。
b) 過試驗中斷。對千使試件暴露于比產品規范要求的更為嚴酷的條件下的試驗中斷，在繼續試驗 之前應對試件進行全面的物理檢查和工作性能檢測（若可能的話）。 當存在安全問題時（如彈藥）， 尤其需耍這樣做。 若發現有問題， 最好的辦法是結束此次試驗， 用新的試件籃新做， 否 則在后續試驗期間試件失效時，由千出現過過試驗條件可認為試驗結果無效；若沒有發現問題， 則恢復中斷前的試驗條件繼續試驗。 試驗中斷期間的時間記入總的試驗時間。
6.4 試件的安裝與調試
見GJB 150. lA -2009中的3.9。
7 試驗過程
7. 1 試驗準備
7.1. 1 試驗前準備
試驗開始前， 根據有關文件確定試驗程序、 試件技術狀態、 循環數、 持續時間、 試件貯存／工作環境參數址值等。
7. 1. 2 初始檢測
試驗前所有試件均需在標準大氣條件下進行檢測， 以取得基線數據。 檢測按以下步驟進行（大的試件可能需要改變步驟順序）：
a)             對試件進行全面的目視檢查， 特別注意如鑄件棱角一類的應力區。 記錄檢查結果。
b) 若要測定試件溫度， 根據要求在試件內或試件上安裝溫度傳感器。
c) 按GJB150.lA-2009中3.9.1要求的技術狀態準備試件，將試件裝入試驗箱，使之在標準大氣 條件下達到溫度穩定。
d) 按技術文件對試件進行工作性能檢測，并記錄檢測結果。若試件工作正常，則按技術文件的規 定進行試驗。
7.2 試驗程序
7. 2. 1 程序I---貯存
程序I的步驟如下：
a) 使試件處于貯存技術狀態；
b) 將試驗箱內空氣溫度調節到技術文件中規定的低溫貯存溫度；
c) 試件溫度穩定后， 按技術文件中規定的持續時間保持此貯存溫度；
d) 對試件進行目視檢查， 并將檢查結果與試驗前的數據進行比較， 記錄檢查結果；
e) 若要求進行低溫工作試驗， 則接若進行7.2.2c)， 否則進行f);
f)             將試驗箱內空氣溫度調節到標準大氣條件下的溫度；
g) 對試件進行全面的目視檢查， 并記錄檢查結果；
h) 需要時， 對試件進行工作性能檢測， 并記錄檢查結果；
i) 將這些數據與試驗前的數據進行比較。
7.2.2 程序II－??工作
程序II的步驟如下：
a) 試件裝入試驗箱后， 調節試驗箱內空氣溫度到技術文件中規定的低溫工作溫度，在試件達到溫 度穩定后保持此溫度至少2h;
b) 在試驗箱條件允許的情況下， 對試件進行全面的目視檢查， 記錄檢查結果；
c) 按技術文件對試件進行工作性能檢測， 記錄檢測結果；
d) 若要求在低溫下進行拆裝操作試驗， 則接著進行7.2.3 d)， 否則接蒂進行e);
e) 將試驗箱內的空氣溫度調節到標準大氣條件下的溫度， 保待此溫度直到試件達到溫度穩定；
f)             對試件進行全面的目視檢查， 記錄檢查結果；
g)             需要時，進行工作性能檢測， 記錄檢測結果， 并與7.1.2 d)中得到的數據進行比較。
7. 2.3 程序III----拆裝操作
程序III的步驟如下：
a) 試件裝入試驗箱后，將試驗箱內空氣溫度調節到技術文件規定的低溫工作溫度，在試件溫度穩 定后， 保待此溫度2h。
b) 保待低溫工作溫度的同時， 按d)中的選擇方案使試件處于其正常工作技術狀態。
c) 使溫度恢復到a)中的溫度。
d) 根據所使用的試驗箱種類的不同， 選擇適用的操作方法：
        1) 使用步入式試驗室時，操作入員就像他們在低溫作戰狀態下那樣穿戴和裝備好，并象在戰 場上那樣拆卸試件， 再將試件用正常的運輸／貯存容器、 運輸箱， 或其他模式和技術狀態重新包裝。
        2) 使用小試驗箱時， 按l)進行， 不同的只是拆卸和包裝作業時， 操作人員就象在自然環境 中要求的那樣帶上厚手套，手從試驗箱檢測孔或打開的箱門伸入試驗箱內。按拆裝操作試驗的要求進行組裝或拆卸， 每次限時 lSmin, 兩次操作之間應恢復上面 a) 中的溫度。
注：打開試驗箱門除了會使試件逐漸升溫外， 還會使試件上結霜．
e) 若要求試件在低溫下進行工作試驗，則籃復b)，然后接著進行7.2.2a)，否則進行0。
f) 對試件進行全面的目視檢查， 記錄檢查結果， 以便與試驗前的數據進行比較。
g) 將試驗箱內空氣溫度調節到標準大氣條件下的溫度， 保待此溫度直到試件達到溫度穩定。
h) 對試件進行全面的目視檢查， 記錄檢查結果。
i) 需要時， 對試件進行工作性能檢測， 記錄檢測結果， 并與 7.l.2d) 中得到的數據進行比較。
8 結果分析
除GJB150.IA-2009中3.17提供的指南外，下列信息也有助于評價試驗結果。任何與試件故院相關的數據，都可以用來進行是否滿足產品規范的要求的試驗分析，同時考慮下列相關信息：
a) 低溫暴露后， 在低試驗溫度下進行非破壞性試驗／檢查的結果：
b) 低溫條件下允許的工作性能的下降；
c) 使用專用成套工具或特定的冷氣候程序的必要性；
d) 潤滑不當?shù)淖C據以及在規定環境條件下使用潤滑劑的證明：
e) 對內燃機啟動故陷， 使用的燃料和防凍劑是否合適及有關的證據：
f) 動力源的狀況和適用性。
